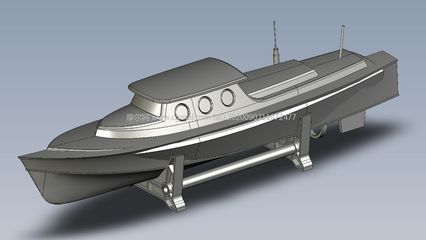

在当今的数字化设计与制造时代，利用SolidWorks等三维建模软件进行产品开发已成为行业标准。对于遥控船爱好者、工程师或学生而言，拥有一套详细、精准且易于修改的遥控船三维模型图纸，无疑是进行个性化定制、性能优化或学习研究的宝贵资源。本文将围绕遥控船的SolidWorks设计图纸模型，特别是其附带的STEP、IGS、STL等关键交换格式，进行详细介绍与探讨。

一、SolidWorks设计图纸的核心价值

SolidWorks作为一款主流的三维计算机辅助设计（CAD）软件，以其参数化建模、强大的装配体功能和直观的用户界面而闻名。一套完整的遥控船SolidWorks设计图纸通常包括：

1. 零件图：详细定义了船体、甲板、舵、螺旋桨、电机座、电池仓等每一个独立部件的三维模型、尺寸、材料和工程标注。参数化设计允许用户轻松修改关键尺寸（如船长、船宽、吃水深度）以适配不同需求。
2. 装配体图：将所有零件按照实际的机械配合关系（如重合、同心、距离等）组装起来，形成一个完整的遥控船三维总装模型。这有助于检查干涉、模拟运动（如舵机转向）和评估整体布局。
3. 工程图：基于三维模型自动生成的二维图纸，包含标准三视图、剖视图、细节放大图以及完整的尺寸、公差、表面粗糙度和技术要求，是指导实际加工与制造的直接依据。

二、关键数据交换格式：STEP, IGS, STL的意义

为了使设计数据能够在不同的软件、平台或制造设备之间无缝流通，导出为通用格式至关重要。本模型附带的几种格式各有其独特用途：

• STEP (STandard for the Exchange of Product model data, 文件扩展名 .step 或 .stp)：
• 特点：这是一种国际标准（ISO 10303）的中性文件格式，能够最完整地保留三维模型的边界表示（B-Rep） 数据，包括精确的几何形状、装配结构、颜色、图层甚至材料属性。

• 用途：是不同高端CAD软件（如CATIA, NX, Creo, SolidWorks之间）进行数据交换的“黄金标准”。如果您需要在其他CAD软件中打开此遥控船模型进行进一步的修改、分析或集成到更大的项目中，STEP格式是最佳选择，它能最大程度避免特征丢失或几何变形。

• IGS (Initial Graphics Exchange Specification, 文件扩展名 .igs 或 .iges)：
• 特点：一种历史更久、广泛支持的中间格式，主要传输曲面和线框数据。相比STEP，它保留的模型信息（如特征树、参数）可能较少，但通用性极强。

• 用途：兼容几乎所有的CAD、CAM和CAE软件。当软件版本兼容性问题出现，或与使用较旧系统的合作伙伴交换数据时，IGS格式是一个可靠的备选方案。对于本遥控船模型，它确保了在最广泛环境下的可读性。

• STL (Stereolithography, 文件扩展名 .stl)：
• 特点：该格式将三维模型的表面用无数个细小三角形面片进行近似表达（网格化），不包含颜色、材质或特征等原始CAD信息，仅描述几何形状。

• 用途：这是3D打印领域的通用语言。如果您想将这款遥控船的零件（如船体、外壳）通过3D打印技术快速制造出来，STL格式是必不可少的。用户可以直接将STL文件导入到切片软件（如Cura, PrusaSlicer）中，设置打印参数后即可生成机器代码进行打印。

三、模型设计亮点与应用建议

一套优秀的遥控船SolidWorks模型设计，通常具备以下特点：

• 模块化设计：船体、动力系统（电机/螺旋桨）、控制系统（舵机）、电源系统（电池仓）等模块相对独立，便于用户更换或升级。
• 细节丰富：包含真实的安装孔位、加强筋、走线槽等实用结构，而不仅仅是外观造型。
• 设计合理：考虑流体力学，船体线型可能经过一定优化，以减少航行阻力。

使用建议：
1. 学习与研究：初学者可以通过拆解装配体，学习零件建模思路和装配约束的应用。进阶用户可以分析其结构设计，进行CFD（计算流体力学）流场模拟或FEA（有限元分析）强度校核。
2. 定制与修改：在SolidWorks中打开原始文件或STEP格式文件，您可以自由调整尺寸、更换零件（如安装更大功率的电机座）、或改变外观造型，打造属于自己的独一无二的遥控船。
3. 快速原型制造：利用STL文件，可以迅速3D打印出船体原型进行合体验证，或打印最终使用的零件（建议使用防水材料如ABS, PETG或尼龙）。
4. 多软件协作：将IGS或STEP文件导入到ANSYS、Mastercam等分析或加工软件中，进行深入仿真或生成数控加工代码，实现从设计到制造的全流程覆盖。

###

这份附带了STEP、IGS、STL等多种格式的SolidWorks遥控船设计图纸模型，不仅仅是一个静态的“图纸”，而是一个强大的数字资产和创意起点。它打通了从概念设计、工程修改、性能分析到原型制造甚至小批量生产的关键数据链条。无论您是业余爱好者、教育工作者还是专业工程师，它都能为您探索水上航模的乐趣与工程技术提供坚实而灵活的基础。请根据您的具体需求，选择合适的格式，开启您的遥控船设计与制造之旅。
